如今传统高速因交通事故、恶劣天气、自然灾害等突发事件引发通行缓慢、堵塞或者中断的现象时有发生，极大地影响了通行效率和出行体验。伴随物联网行业快速发展，智能设备和智能传感器日臻完善，人们的通行随之增多，为提高通行效率和出行体验，一场变革势在必行。

智能机箱是智慧高速项目建设环节中必不可少的重要组成部分，在高速外场设备上具体应用，承载着为毫米波雷达、高清摄像机、情报板、激光雷达、路侧通信单元等路侧感知、通信设备提供稳定的供电、状态监测和远程运维的重任。符合“智能监测、信息共享、协同管理、智慧服务、辅助决策”的智慧高速内涵。智能机箱由箱体、智能电源主控、动环监测终端、工业级环网交换机、运维管理平台等组成，安装在高速公路桥梁和服务区的外场设备处，采用挂杆、法兰或壁挂安装。

产品功能特征

根据“智慧高速”项目的需求，采用智能机箱，内部走线合理，连接整洁有序，内部预留放置终端设备空间大。为外场的高清摄像机、补光灯、光端机、交换机、毫米波雷达、激光雷达、RSU、MEC、情报板、功放等路侧感知、通信设备供电、状态监测和远程运维，具有市电断电检测、远程控制、设备用电监控、温控风扇、网络传输监控、温度监控、防盗监测等功能；通过网络实时与监控中心交互汇报现场情况，当出现网络中断、设备损坏、市电中断、温度过高等告警时主动通告监控中心。提高机电设备在线率、完好率，降低设备运维成本,缩短故障恢复时间，提高运维工作质量。

                         以实际供货为准

智能机箱技术架构

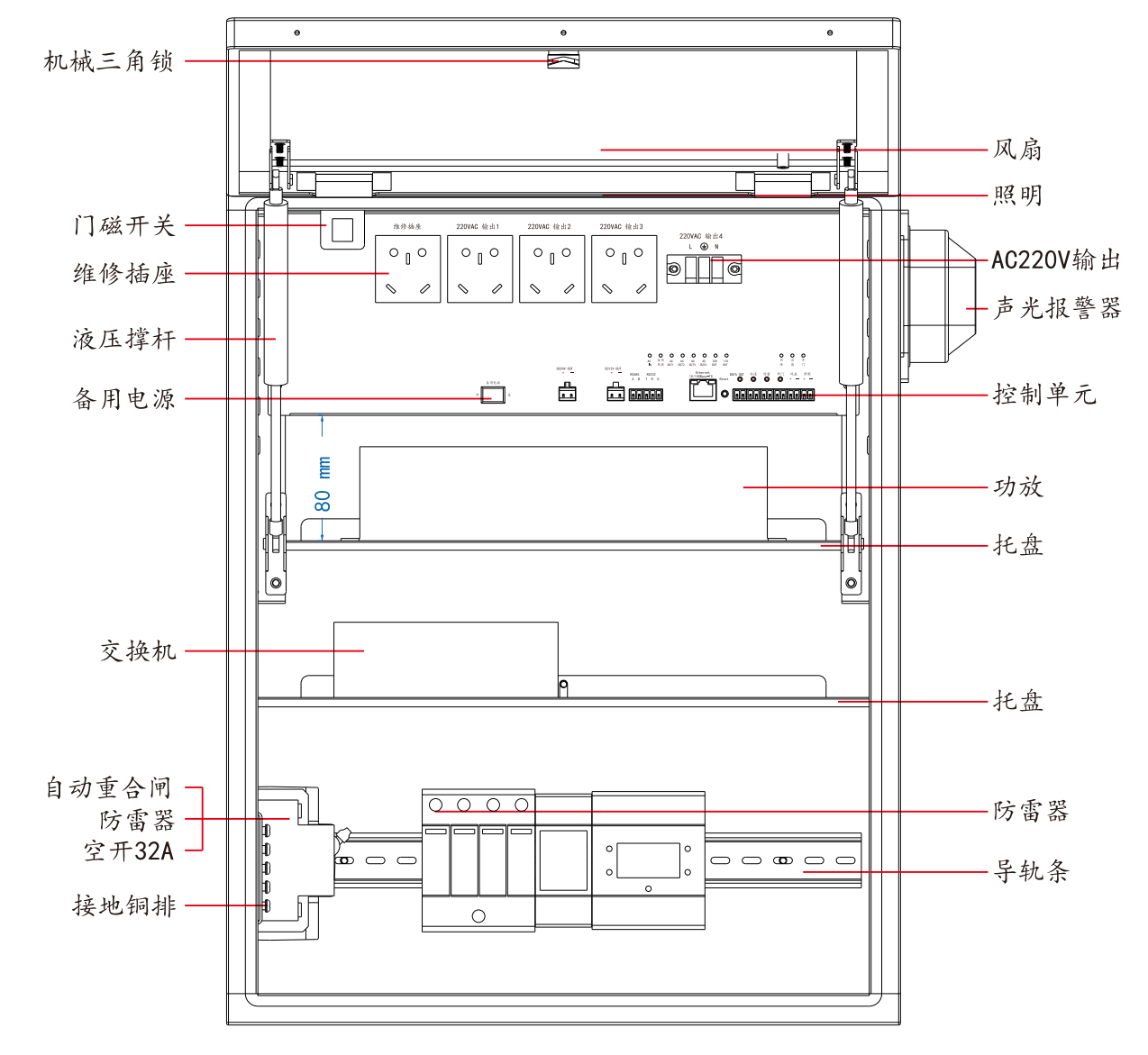

智能机箱包含断路器、远程控制自动重合闸、智能防雷器、数据采集单元、供电电源模块、备用电池单元、光纤盘、LED照明、温控风扇、门磁开关、接线端子等部分组成。

1路220VAC/380VAC或1路24VDC电源输入，提供3路220VAC 10A输出端子、1路220VAC 10A维修插座；1路24VDC1.5A电源输出、1路12VDC1.5A电源输出、4路12VDC1A电源输出；1路RS485/RS232，1路10/100M管理口、2路DI和1路DO接口、机箱用于外接高清摄像机、补光灯、光端机、交换机、毫米波雷达、激光雷达、RSU、MEC、情报板、功放等路侧感知、通信设备，通过工业以太网交换机传输至管理中心，通过运维软件平台实时监测系统运行状况。

功能技术参数

设备专为露天户外环境使用而设计，箱体尺寸不低于700*600*350mm，或根据实际需求定制、机箱采用从下往上气杆开门方式，以便做到方便开启和正面维修，箱体整体外面板厚度≥1.2mm。箱体材料使用不锈钢。具有有防晒防雨结构，机箱采用阻燃材料，不自燃或助燃。设备防护等级>IP55。工作温度：-40°C~75°C，存储温度：-40°C~85°C，存储湿度：5%~95%非冷凝；MTBF≥5000h。

箱体具有明显标识，表明箱体用途及箱体编号，箱体标识、信息等须根据实际需求制定；

智能机箱门禁管理支持联动灯光控制，箱门打开时通过门磁开关联动LED照明灯自动开启，提供箱内照明，当门禁开关关闭时LED自动关闭。

支持通过门磁开关和密码验证实现非法打开箱门通过声光报警器进行本地和远程平台软件告警。

内置智能防需器，可检测防雷器故障信息、雷击次数等；防雷器的工作状态及故障上传至监控平台进行告警和监测。

设备内置自动重合闸装置，支持远程设备断电操作、支持断电告警功能，支持市电停电检测，支持过压、欠压、过载、漏电保护功能，支持本地及远程手动和自动控制；

支持通过管理软件远程控制箱内220VAC/12VDC/24VDC电源输出的开启、关闭和重启，并监测每一路输出电源的电压、电流、功率等。

支持各个设备用电状态检测功能，能实时监测机箱内温-温度并可联动风扇控制、监测市电压数值、支持风扇监测、设备各输出口的实时电流数值、电路连接状态、电能质量检测、监测点位能耗计量等参数:能生成数据变化曲线，实现故障预判；

支持外接摄像机、情报板等设备的工作状态检测功能，设备出现异常时可自动告警，支持自动断电重启设备；

支持机箱内部本地设置自动逻辑功能控制交换机或者光端机传输设备的供电，交换机因为温度过高或者网络异常等其他原因导致的死机、宕机进行自动重启。

支持用电状态监测，所有电源输出端口支持远程平台开、关控制:电源端口输出电压根据各点位实际需求进行配置，满足设备所需电源外，留有一个220VAC插座以供维修使用。

支持箱内自带24V1000mAH备用电池，可监测备用电池的工作状态和电池的电压电流上报监控平台。

支持箱内温湿度监测，通过数据采集单元采集箱内的温湿度值并上报平台，可通过设置温湿度阈值启停风扇进行散热。

支持告警统计报表检查，支持“主电源故障”“空开跳闸”“主干网络故障”“设备网络故障”“输出电流超限故障”“风扇故障”“温湿度故障”“非授权开箱报警”“防雷器失效”等故障告警统计报表的生成、导出；监测和管理箱内的实时运行的数据，具有告警管理，告警统计、报表管理、资产管理及组态化界面功能。

支持电子派单设置，可通过客户端软件对不同告警类型的等级进行配置，当出现告警时可推送消息到运维人员的移动终端上(APP/微信/短信);支持远程门禁解锁:管理人员登录后，可在平台上显示项目所属地图位置信息、项目总数、在线设备、设备状态、能耗分析、报警数、预警数等汇总信息、报警地域分析比例图、警情信息处理情况、报警和预警分析、报警和预警类型分布的比例图、实时报警列表、报警和预警趋势曲线、管理员信息、工单数据分许、设备资产统计等;

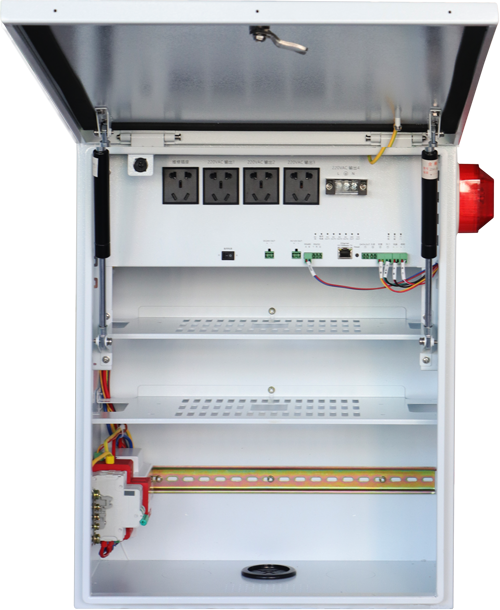

产品组成部分

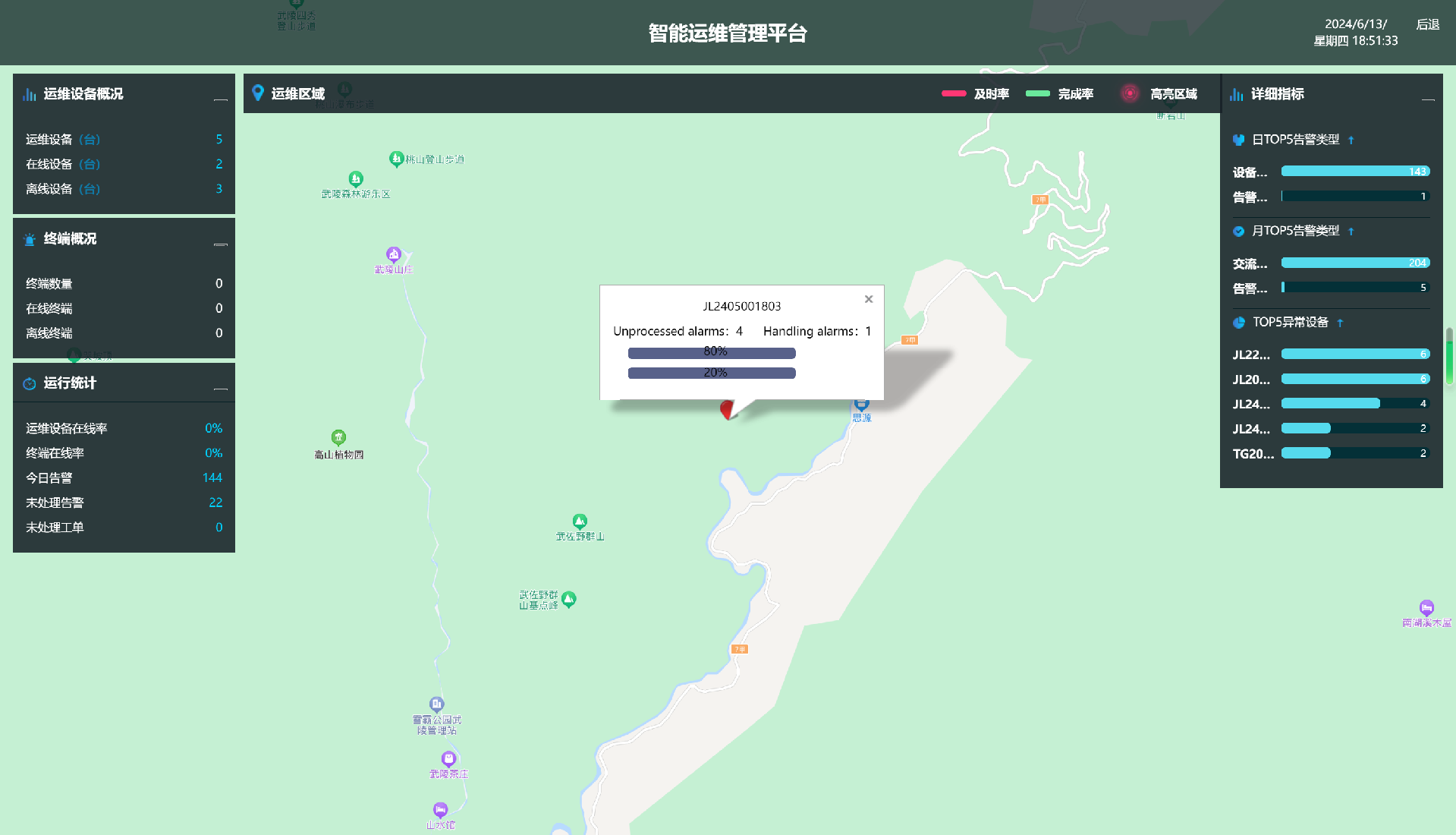

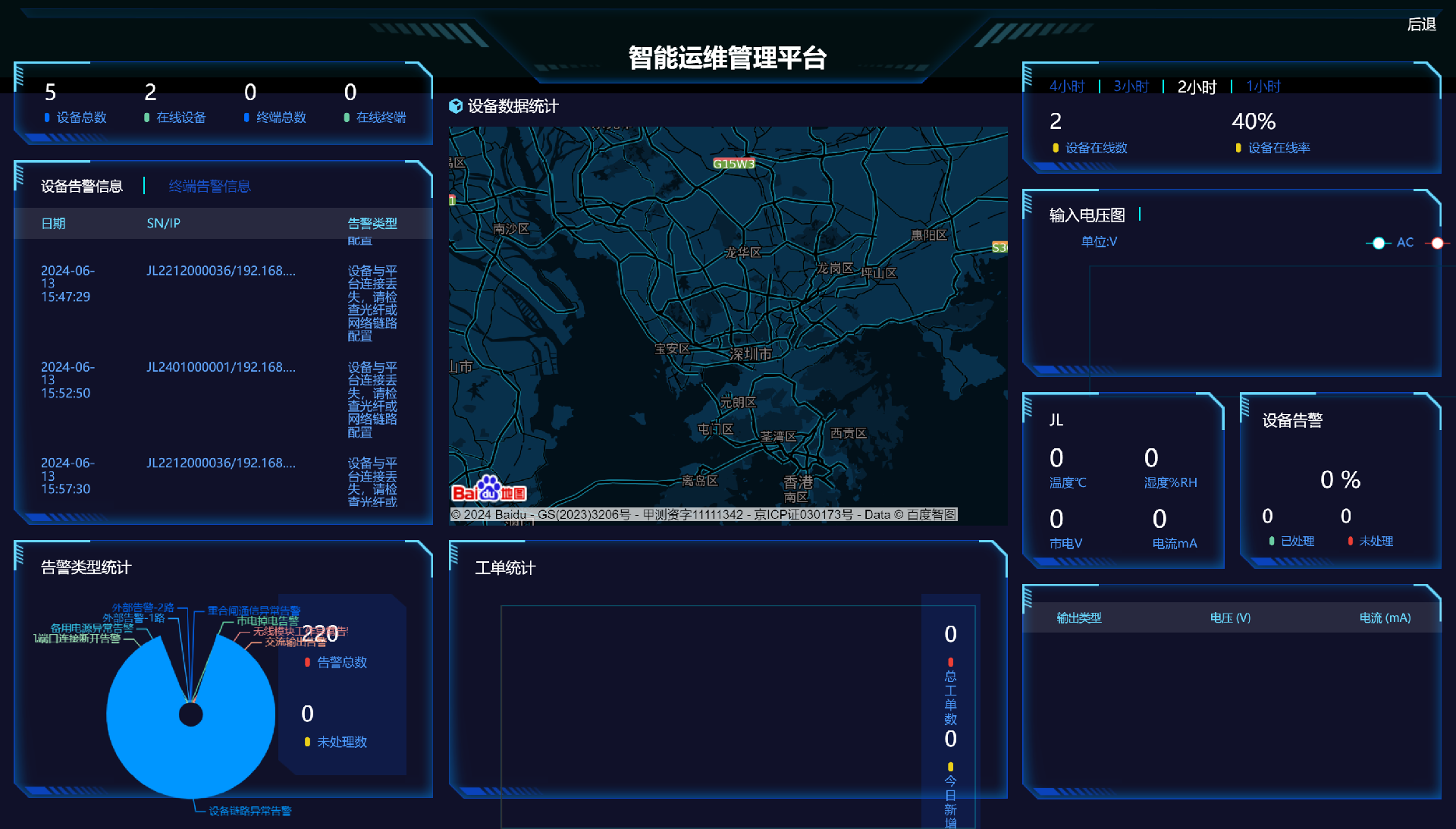

智能机箱运维平台
