单相/三相配电柜

一、使用范围

智能一体化配电柜是一体化配电柜系列，可在室内外使用，适用于高速公路不分奇偶车道广场供电，楼宇配电、公共设施配电、数据中心机房、5G基站、光伏/储能电站、矿山/油田等高科可靠性产所。

随着物联网（lOT）和人工智能（AI）技术融合，七应用范围正从传统工业向智慧化工业快速发展，适用于以下需求场景。

1、对供电持续性要求高。

2、用电规模大且需精细化管理。

3、运维人力有限或环境恶劣。

4、需兼容新能源接入。

5、追求能效于成本优化。

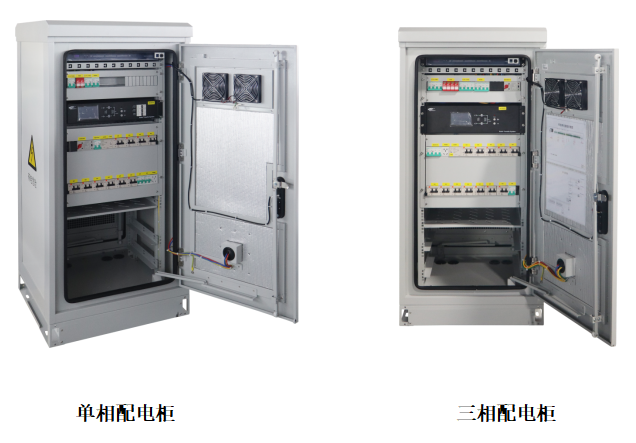

二、设备图

二、结构

智能一体化配电系列采用厚度20mm内夹EPS防火材料的泡沫夹芯板，由外箱体、内部钣金件及附件装配组成，箱体结构紧凑，安装简便，密封性能极好，防护等级达到IP55。

一体化户外机柜采用1单元1舱，前后双开门，机柜尺寸宽x深x高：650mmx650mmx1400mm；

    机柜 ：内部主要集成物联网动环主机，STS静态双电源切换装置，智能空开，电源模块，熔断器，通讯模块，发电机接口，ATS切换开关、门磁开关、LED照明，温控风扇、机架挂板等。

门与门锁 ：机柜门采用内嵌式结构，门缝间隙紧凑。门开角度>110°，柜门含有限位结构，门限位装置在门处于“打开”状态时具有限位作用。门锁采用拉杆加锁片三点结构，结构牢固，防盗性强。

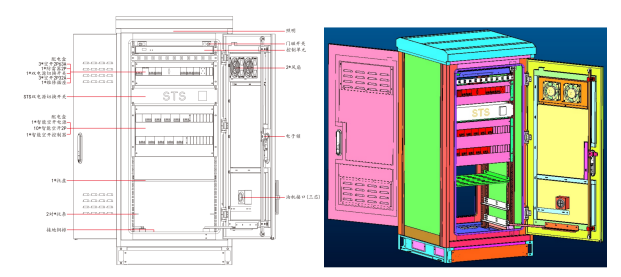

布局图 ：

3.1结构技术指标

 （1）机柜可以安装标准19英寸机架；19英寸机架的间距、孔距等机柜内部尺寸结构满足《IEC 60297-3-100-2008》和《IEC 60297-3-105-2008》的要求；

 （2）机柜使用有防松装置的螺纹连接作为结构和承载连接。固定柜体的地脚螺栓采用热镀锌的螺栓；

铆钉或铆固螺母排列整齐，没有歪头、裂头及松动。铆接面没有下凹、变形或破损。

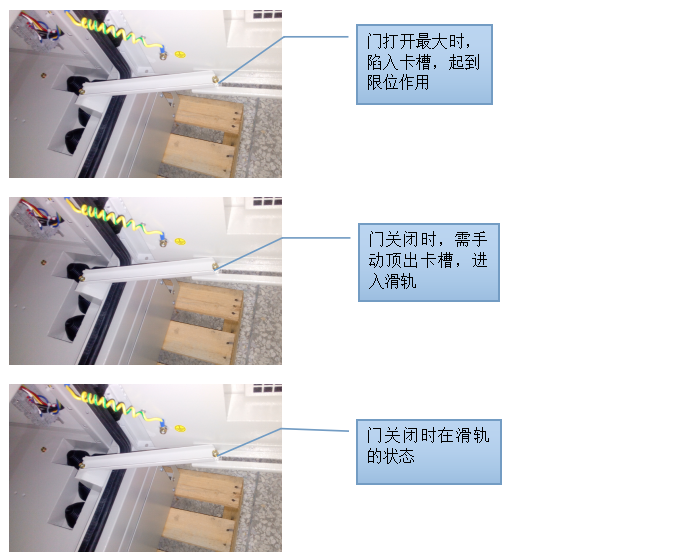

3.2 门和门限位

A  机柜门使用垂直铰链式门结构。

B  门限位装置在门处于“打开”状态时具备限位作用。

C  门限位装置在开门时自动激活限位功能，关门时由手动撤消限位功能。

D  门全开时，最大开启角度大于110°

E  门和门限位装置经过1000 次开启/关闭重复操作后，功能完好，无过度的磨损现象。

F  门限位装置在限位状态下能承受22m/s的风产生的开关门引起的静载荷，无机械破坏或功能失效。

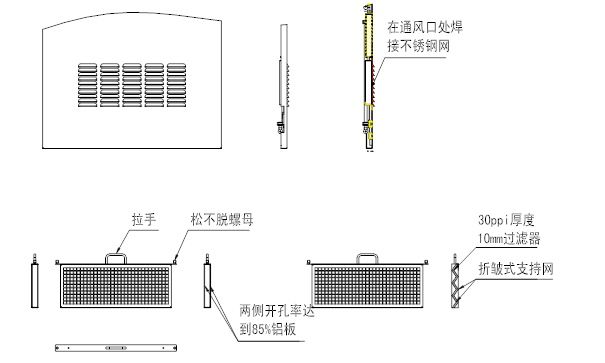

3.3 通风窗与滤网设计

（1）在通风窗的出风口处焊接厚度为1mm、规格为16目的不锈钢网，具有防止虫和龃齿类动物侵入的功能，在通风窗进风口内侧有耐腐蚀的防尘网组件，防尘网组件是厚度为10mm,规格为30ppi过滤器，让过滤网在折皱式支持网随折皱式支持网一起折皱，让过滤器在铝板框中进行固定。整个防尘网组件采用模块化设计，便于维护。

（2）风扇出风设计在门板组件上，风扇出风口与机柜设计为垂直角度成35度的百叶窗，雨水顺着百叶窗往下流，同时在通风口处还设计有二次防止雨水流入结构。

3.4走线设计、接地保护

3.4.1走线设计

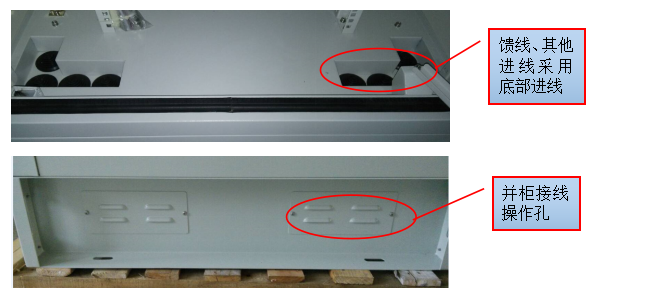

（1）馈线及其他外部线缆均采用底部走线方式；

（2）多标准化机柜之间内部走线采用柜外底座走线方式；

（3）交流线、直流线、信号线、地线分开走线、分开绑扎；

（4）机柜底部设计有过线孔，配置过线胶圈，机柜立柱设计有过线孔且开孔处已磨光，无毛刺。

3.4.2接地保护

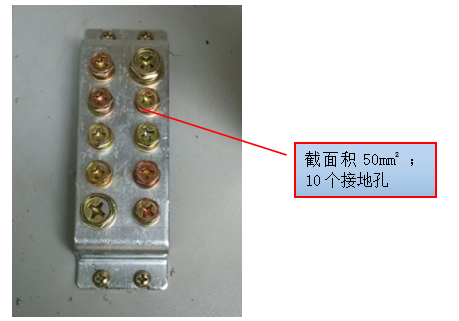

机柜设置接地排，接地排采用具有防腐涂层的铜排，其截面积50mm²，并预留10个大小合适的连接螺孔和配备相应的螺丝；

（1）机柜的金属部分互连并接至接地排，任意两点之间的连接电阻小于0.1Ω；

（2）机柜内其它设备的保护地都接至接地排；

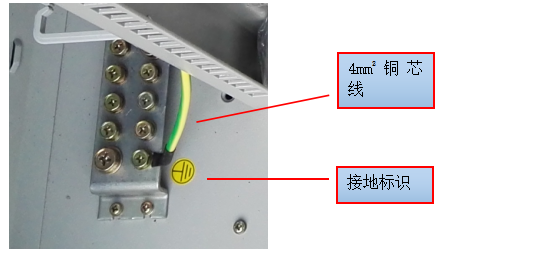

（3）柜内所有接地连线采用国标黄绿相间的电缆，导线截面积是4mm² 的铜芯线；

（1）接地连接点有清晰的接地标识；

（2）机柜必须接入室外接地系统，确保机柜及机柜内设备的接地安全，符合QB-W-011-2007《基站防雷与接地技术规范》相关规定。

3.5防盗设计

3.5.1 门锁防盗设计

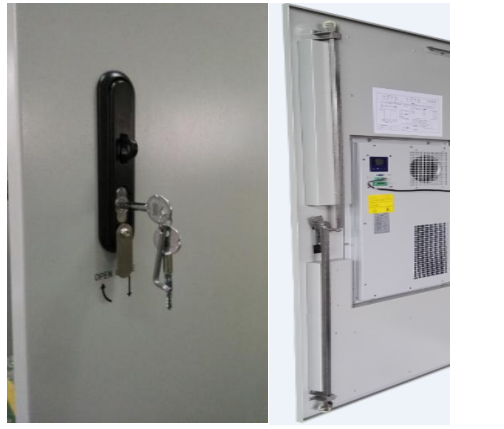

A、采用防盗锁抗破坏性满足GA/T 73-1994《机械防盗锁》中的B级要求，如图所示；

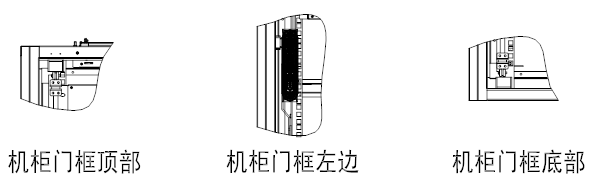

B、防盗锁与门框采用三点结构防盗

3.6连接紧固

（1） 使用有防松装置的螺纹连接作为结构和承载连接。固定柜体的地脚螺栓采用热镀锌的螺栓。连接牢固，没有漏连、虚连现象；

（2） 铆钉或铆固螺母排列整齐，没有歪头、裂头及松动。铆接面没有下凹、变形或破损。

（3） 门铰链采用内铰链方式。

3.7涂层颜色

机柜表面涂层颜色采用白灰色（RAL7035），如市政建设有特殊要求时，也可采用市政要求的颜色。涂层符合GB/T 3181-2008中的要求。

四、主要技术性能指标

4.1 使用条件：环境温度：-40℃ ~ +70℃；环境湿度：5%-95﹪RH（+40℃时）；大气压力：70KPa ~ 106KPa；

4.2 材料：镀锌板；内附20mm保温材料，具有防潮湿、霉变、盐雾等恶劣的环境下使用。

4.3 表面处理：脱脂、除锈、防锈磷化（或镀锌）、喷塑，柜体表面坚固平整；耐酸碱耐腐蚀，

4.4 具有移动发电机电源接口，发电机和市电能自/手动切换。

4.5 机柜门禁：具备门磁开关，检测柜门的开启关闭状态。

5.6 STS切换装置：静态切换装置STS，双电源毫秒级切换，无机械触点，切换时间≤8ms(典型值）

4.7 物联网监控：温湿度、门禁、水浸、烟雾等环境量信息检测传感器，提供远程通信接口。

4.8 智能断路器： 220V/380V/6A-63A可选，远程分合闸、锁定、远程监测、过载保护、电压保护、电气火灾预警、电气数据监测。

4.9 具备远程通信接口，能通过站点监控将实时状态及故障信息上报网管；

4、10 通讯模块：配合智慧断路器使用，使用伸缩式5PIN推拉式针口，采用CAN总线通讯，支持以太网，RS485等有线通讯方式，实时采集线路电压，电流，漏电流，过流，过载，缺相，三相不平衡等。

4.11 电源模块：DC12V电源模块、高度一体化集成，内嵌防雷模块，最大泄放电20KA；IP20防护等级

4.12 机柜承重 ≥ 600㎏。

4.13 箱体防护等级：IP55 级；

4.14 阻燃：符合GB5169.7 实验A 要求；

4.15 绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2X10⁴ MΩ/500V(DC)；

4.16 耐电压：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min；

4.17 机械强度：各表面承受垂直压力＞980N，门打开后最外端承受垂直压力＞200N。

五、控制软件平台

5.1 具备WEB端平台显示，实时查看数据，远程控制，报警弹窗提示，参数设置及修改等。

5.2 电气数据实时监测：对电气回路负载，漏电流值，电流，电压，功率，温度，打火，浪涌等监测。

5.3 电气火灾预警：报警和消息推送，系统具备在平台，手机APP进行断路预警，漏电预警，过流，过压，欠压预警，短路报警，漏电报警，过流报警，过载报警，过温报警。过压报警，打火报警等。

5.4 数据统计：对电压，电流，温度，总电量等数据自动汇总统计，曲线图或者报表展现。

5.5 能耗监测查看：具有查询指定时间内的电量数据(电压、电流），并且导出报警功能。

5.6 过载保护：功率高于预设值时电气数据接入设备断开线路并报警。

5.7 过流保护：电流高于预设值时电气数据接入设备报警。

5.8 过压保护：电压高于预设值时电气数据接入设备报警。

5.9 欠压保护：电压低于预设值时电气数据接入设备报警。

5.10 打火保护：线路持续发生打火现象时电气数据接入设备断开线路并报警。

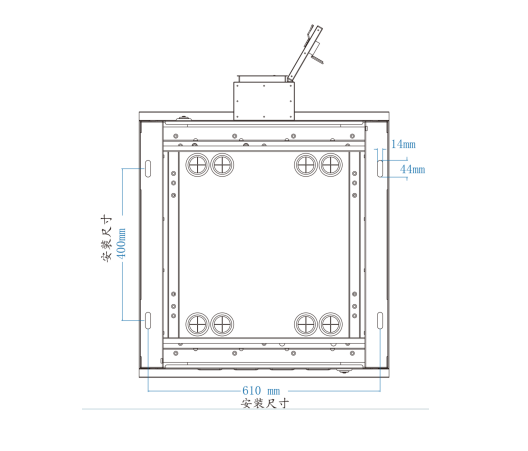

六、安装底座图纸

七、包装运输和贮存

7.1 包装

    本机柜包装根据运输要求，可选择纸箱、木架、木箱等包装方式，具有防潮、防震能力。机柜内附有装箱单、备附件、合格证、使用说明书等技术文件。

7.2 运输

本机架能适应各种交通工具的运输，经包装的产品在运输过程中，要求环境温度在-30℃~+55℃，相对湿度≤90%（+30℃时），应有遮蓬，以免直接受雨淋袭和日光暴晒；装卸和搬运按包装箱上刷制的运输作业标志进行。

7.3 贮存

经包装的箱体叠放数量不超过包装箱上刷制的叠放数字。库房内空气中的酸性、碱性或其它有害气体，符合环保规定的要求。
