直流/交流机柜

一、使用范围

室外一体化机柜是一体化机柜系列，主要用于户外使用，高速公路、通信/网络综合业务，接入/传输交换局站，应急通信/传输等。

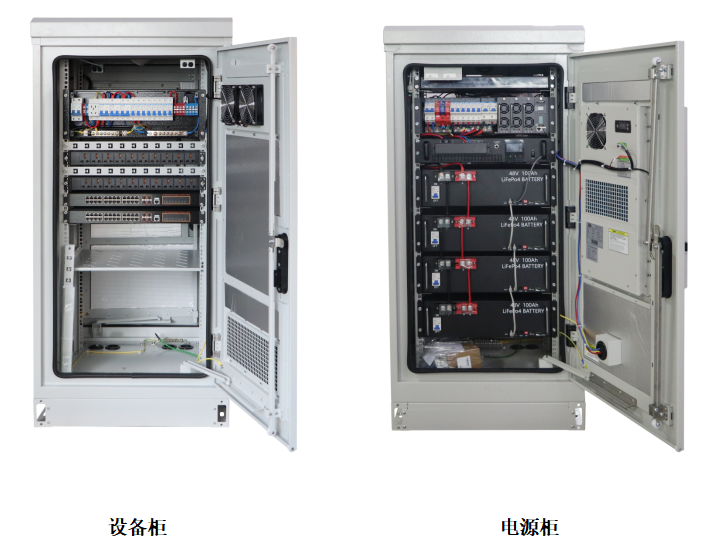

二、产品照片

三、

智能室外一体化机柜系列采用厚度20mm内夹EPS防火材料的泡沫夹芯板，由外箱体、内部钣金件及附件装配组成，箱体结构紧凑，安装简便，密封性能极好，防护等级达到IP55。

一体化户外机柜采用1单元1舱，前后双开门，机柜尺寸宽x深x高：650mmx650mmx1250mm；

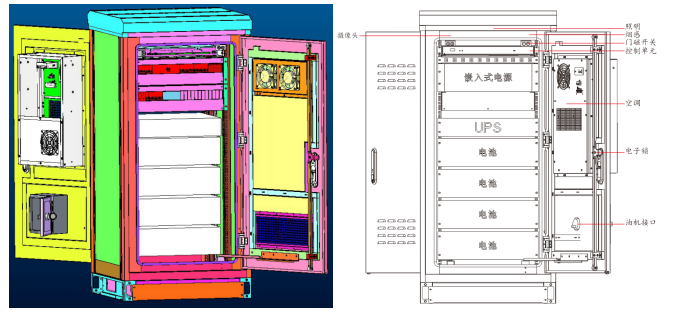

    机柜 ：内部主要集成安装动环监控主机、配电系统、嵌入式电源、锂电池、UPS/逆变器、工业空调、理线槽、机架挂板等。

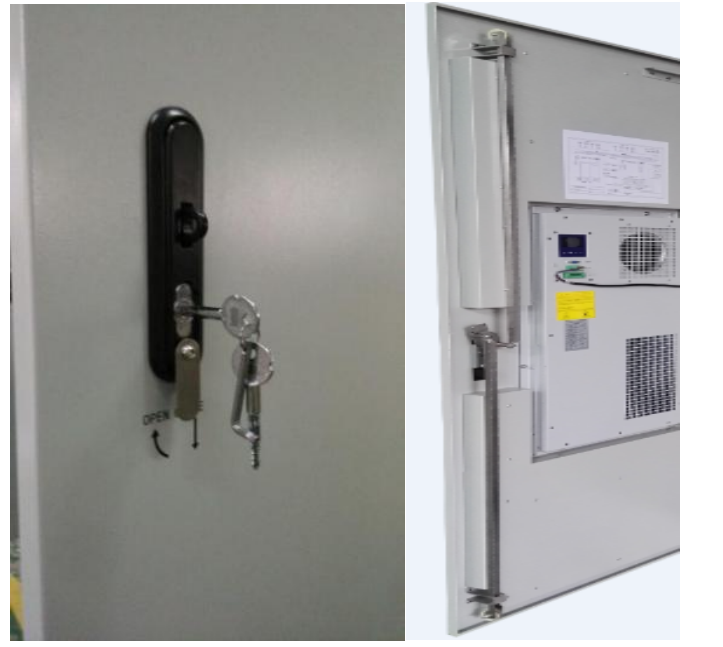

门与门锁 ：机柜门采用内嵌式结构，门缝间隙紧凑。门开角度>110°，柜门含有限位结构，门限位装置在门处于“打开”状态时具有限位作用。门锁采用拉杆加锁片三点结构，结构牢固，防盗性强。

布局 ：

2.1结构技术指标

 （1）机柜可以安装标准19英寸机架、21英寸机架及电池架。19英寸机架的间距、孔距等机柜内部尺寸结构满足《IEC 60297-3-100-2008》和《IEC 60297-3-105-2008》的要求；

 （2）机柜使用有防松装置的螺纹连接作为结构和承载连接。固定柜体的地脚螺栓采用热镀锌的螺栓；

铆钉或铆固螺母排列整齐，没有歪头、裂头及松动。铆接面没有下凹、变形或破损。

2.2 门和门限位

A  机柜门使用垂直铰链式门结构。

B  门限位装置在门处于“打开”状态时具备限位作用。

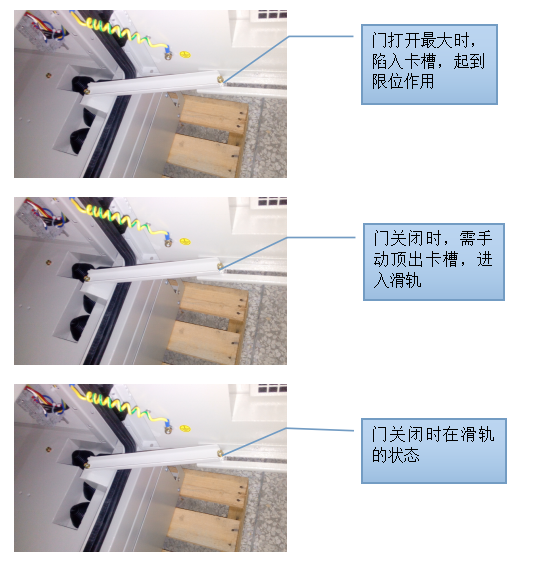

C  门限位装置在开门时自动激活限位功能，关门时由手动撤消限位功能。

D  门全开时，最大开启角度大于110°

E  门和门限位装置经过1000 次开启/关闭重复操作后，功能完好，无过度的磨损现象。

F  门限位装置在限位状态下能承受22m/s的风产生的开关门引起的静载荷，无机械破坏或功能失效。

2.3 通风窗与滤网设计

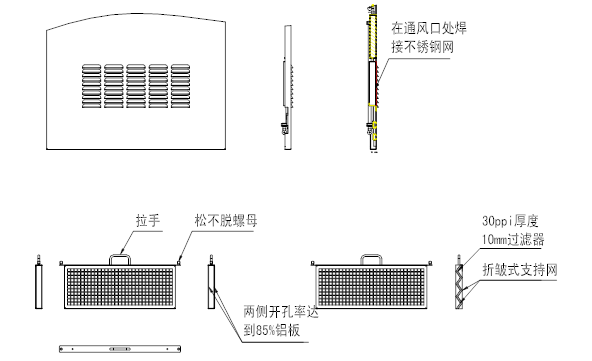

（1）在通风窗的出风口处焊接厚度为1mm、规格为16目的不锈钢网，具有防止虫和龃齿类动物侵入的功能，在通风窗进风口内侧有耐腐蚀的防尘网组件，防尘网组件是厚度为10mm,规格为30ppi过滤器，让过滤网在折皱式支持网随折皱式支持网一起折皱，让过滤器在铝板框中进行固定。整个防尘网组件采用模块化设计，便于维护。

（2）风扇出风设计在门板组件上，风扇出风口与机柜设计为垂直角度成35度的百叶窗，雨水顺着百叶窗往下流，同时在通风口处还设计有二次防止雨水流入结构。

2.5走线设计、接地保护

2.5.1走线设计

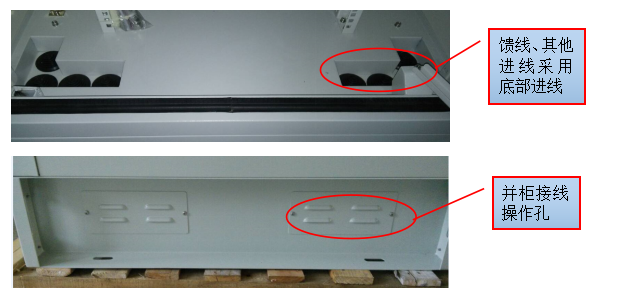

（1）馈线及其他外部线缆均采用底部走线方式；

（2）多标准化机柜之间内部走线采用柜外底座走线方式；

（3）交流线、直流线、信号线、地线分开走线、分开绑扎；

（4）机柜底部设计有过线孔，配置过线胶圈，机柜立柱设计有过线孔且开孔处已磨光，无毛刺。

2.5.2接地保护

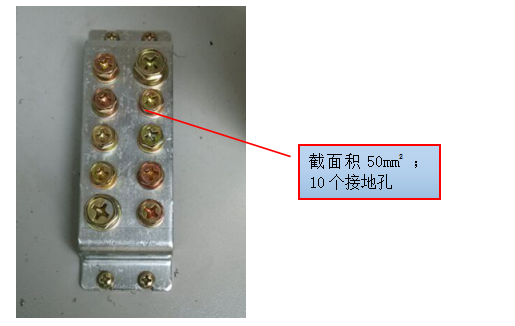

（1）机柜设置接地排，接地排采用具有防腐涂层的铜排，其截面积50mm²，并预留10个大小合适的连接螺孔和配备相应的螺丝；

（1）机柜的金属部分互连并接至接地排，任意两点之间的连接电阻小于0.1Ω；

（2）机柜内其它设备的保护地都接至接地排；

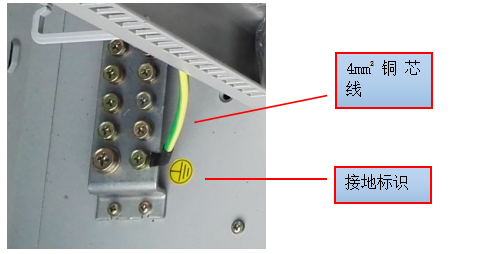

（3）柜内所有接地连线采用国标黄绿相间的电缆，导线截面积是4mm² 的铜芯线；

（1）接地连接点有清晰的接地标识；

（2）机柜必须接入室外接地系统，确保机柜及机柜内设备的接地安全，符合QB-W-011-2007《基站防雷与接地技术规范》相关规定。

2.6防盗设计

2.6.1 门锁防盗设计

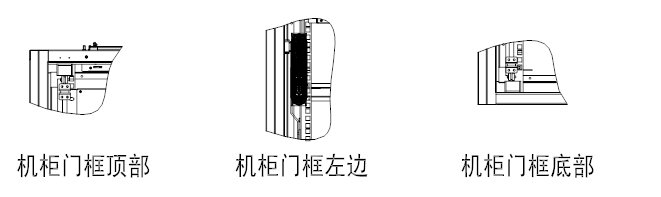

A、采用防盗锁抗破坏性满足GA/T 73-1994《机械防盗锁》中的B级要求，如图所示；

B、防盗锁与门框采用三点结构防盗

2.7连接紧固

（1） 使用有防松装置的螺纹连接作为结构和承载连接。固定柜体的地脚螺栓采用热镀锌的螺栓。连接牢固，没有漏连、虚连现象；

（1） 铆钉或铆固螺母排列整齐，没有歪头、裂头及松动。铆接面没有下凹、变形或破损。

（2） 门铰链采用内铰链方式。

2.8涂层颜色

机柜表面涂层颜色采用白灰色（RAL7035），如市政建设有特殊要求时，也可采用市政要求的颜色。涂层符合GB/T 3181-2008中的要求。

三、主要特点

3.1 箱体具有防尘、防晒、防雨等特点，全方位适应户外环境。

3.2 设备柜采用空调散热（也可选用热交换器作为散热设备），MTBF≥50000h。

3.3 机柜装有照明灯具

3.4 机柜布局合理，线缆引入、固定和接地等操作便利，维护方便；电源线、信号线和光缆都有独立的进线孔，不会相互干扰。

3.5 机柜内所使用的线缆都采用阻燃性材料。

四、主要技术性能指标

4.1 使用条件：环境温度：-40℃ ~ +70℃；环境湿度：5%-95﹪RH（+40℃时）；大气压力：70KPa ~ 106KPa；

4.2 材料：1.2mm镀锌板；内附20mm保温材料，具有防潮湿、霉变、盐雾等恶劣的环境下使用。

4.3 表面处理：脱脂、除锈、防锈磷化（或镀锌）、喷塑，柜体表面坚固平整；耐酸碱耐腐蚀，

4.4 具有移动发电机电源接口，发电机和市电能自/手动切换。

4.5 机柜门禁：电子门锁，支持门禁IC卡开锁、网管远程开锁、钥匙开锁。

4.6 户外空调：冷暖门式直流空调，支持柜内温度自动调整。

4.7 动环监控：温湿度、门禁、水浸、烟雾等环境量信息检测传感器，提供远程通信接口。

4.8 嵌入式整流模块：整流模块采用模块化设计，6个整流模块槽位，单个整流模块功率3000W；支持热插拔，满足在线更换维护；

4.9 逆变器：功率6KVA，具有220VAC转48VDC以及48VDC转220VAC输出。

4.9 具备远程通信接口，能通过站点监控将实时状态及故障信息上报网管；

4.10 锂电池：磷酸铁锂电池电芯，单体电池容量不低于48V100Ah，支持19英寸标准机架安装；

4.11 具有陀螺仪防盗功能：集成陀螺仪，当电池检测到异常移动，能同步产生告警将锂电池锁死，无法进行充放电

4.12 机柜承重 ≥ 600㎏。

4.13 箱体防护等级：IP55 级；

4.14 阻燃：符合GB5169.7 实验A 要求；

4.15 绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2X10⁴ MΩ/500V(DC)；

4.16 耐电压：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min；

4.17 机械强度：各表面承受垂直压力＞980N，门打开后最外端承受垂直压力＞200N。

五、包装运输和贮存

6.1 包装

    本机柜包装根据运输要求，可选择纸箱、木架、木箱等包装方式，具有防潮、防震能力。机柜内附有装箱单、备附件、合格证、使用说明书等技术文件。

6.2 运输

本机架能适应各种交通工具的运输，经包装的产品在运输过程中，要求环境温度在-30℃~+55℃，相对湿度≤90%（+30℃时），应有遮蓬，以免直接受雨淋袭和日光暴晒；装卸和搬运按包装箱上刷制的运输作业标志进行。

6.3 贮存

经包装的箱体叠放数量不超过包装箱上刷制的叠放数字。库房内空气中的酸性、碱性或其它有害气体，符合环保规定的要求。
