低成本交换机是怎么做出来的 某宝购买的便宜交换机拆机报告

作者:AB模板网  来源:本站  发布时间:2024-06-17  浏览:47

近日,笔者在某宝上找到了一款交换机,配置是24口千兆PoE+22电千兆上联端口,内置350W电源,配置可谓是高端,价格比较亲民。想着高端的配置、低端的价格,这样的产品是怎么做出来的?买了一台,和巨联的同配置的交换机拆开,做了对比。


整体外观

产品整体外观都是差不多的,区别在于某宝购买的产品用于加固的螺丝在于正面,影响了整体美观,而巨联产品加固螺丝而是在于侧面,整体美观。

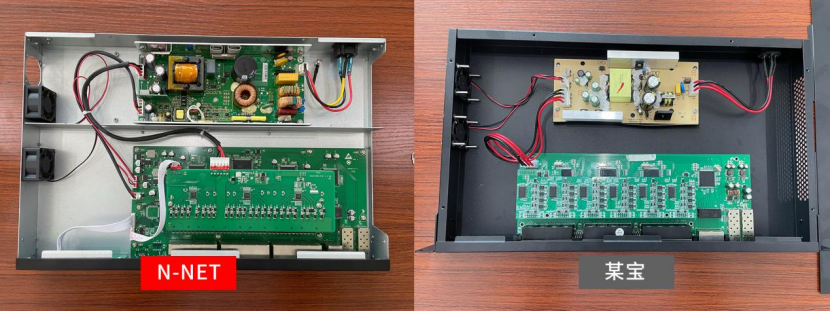

内部结构

1. 某宝购买的产品壳子是喷漆而来的黑色,而巨联产品内部没有喷漆是金属本色;

2. 巨联产品内部多加了一个挡风板。

笔者理解:内部喷漆有很绝缘性,使上盖和下盖没有良好导通,机箱的整体电磁屏蔽比较差,不出意外的话,是不能过EMC要求的。

通过钣金厂商了解到,外部喷漆而内部不喷漆是要增加成本的,占外壳成本的10-20%,所以某宝产品在这一块是有省工艺步骤的。

关于为什么要加挡风板?后面的开关电源和主板的发热是不一样的,开关电源发热比较大,主板发热相对小,如果连在一起,会有一定的影响;更主要的是,加挡风板后,开关电源部分的进风口和出风口形成的风道更加顺畅,更有利于排出热量。

PoE主板

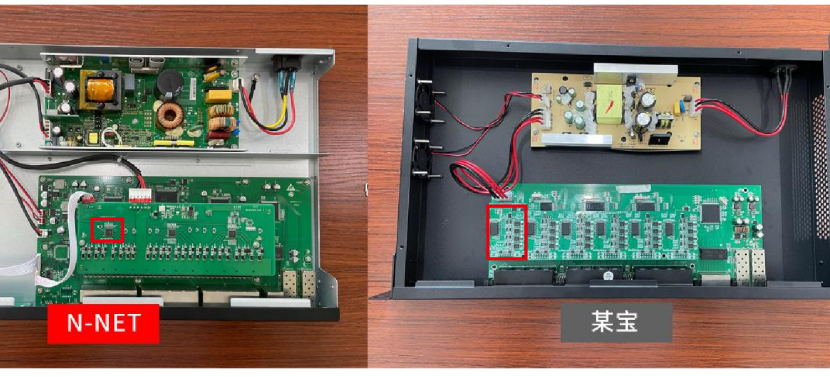

1、巨联交换机的POE芯片是标准PoE芯片,而某宝产品POE芯片不是标准POE芯片,是用单片机电路模拟出来的,见下图红色方框。



笔者理解:1)单片机电路方案不能模拟出标准的PoE探测识别波形,因此,存在PoE不兼容的现象;

2)单片机本身属于低压器件(3.3V-5VDC),而PoE48V以上电压,在有冲击和波动时容易烧坏和死机;

而标准的PoE芯片不存在这些问题。

经过计算,单片机电路比标准PoE芯片的成本要低很多。

1、无防护器件,如下图,红线框中的就是防护器件,可以有效静电防护和浪涌保护



RJ45网口

1、巨联产品的RJ45座是扁针,某宝上的产品是圆针。

2RJ45口是金属全包围,某宝上的产品是金属半包裹


笔者理解:1)半包裹网口明显存在防护差,电磁屏蔽差的缺点,当然价格要便宜。

2)扁针和圆针相比,接触面要大很多,也就是说,在同等条件下,扁针传输的电流更大。特别是针对PoE需要传输大电流的,特别需要使用扁针。观察了一下,高端一些的笔记本电脑上面的RJ45,都用的是扁针。

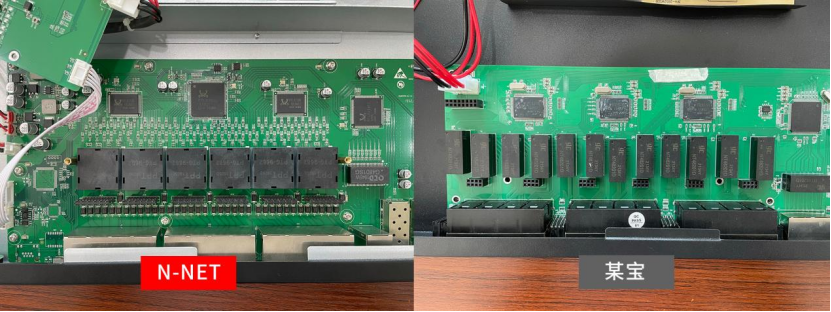

交换机主板


1、仔细看了某宝的产品,发现他们用了比较奇怪的芯片组合,1RTL8370MB + 3RTL8370N

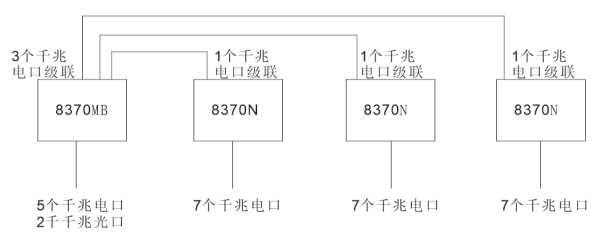

RTL8370MB 是千兆10口,RTL8370N 是千兆8口,他们是按这样的方式做的:

也就是说7个口共享一个千兆带宽;

没有达到线速转发的要求。


测试时就会发现,如果一个一个端口测试,都可以达到千兆;如果多端口测试时,就达不到千兆了,很多端口实际是百兆!

这样做的目的,当然也是节省成本。

2、缺少必要的防护电路,某宝上的产品器件比较少,只实现了基本功能,端口的防护和电源电路的防护完全没有

3、端口网络滤波器

长方形黑色器件就是网络滤波器,经过查询,发现某宝上的产品用的就是普通网络滤波器,非PoE专用滤波器;而巨联产品就是用的专业滤波器。

普通滤波器是用于非PoE网络传输的,用于PoE,网络信号+电能时,就容易烧坏。
